1/2'' Sıfır Basınç Normalde Kapalı Solenoid Vana TORK S1050.03.050 (0 - 7 BAR), Dolu Gövde Direk Çekmeli 0 Basınç Seri (5mm Orifis)
ÜRÜN AÇIKLAMALARI

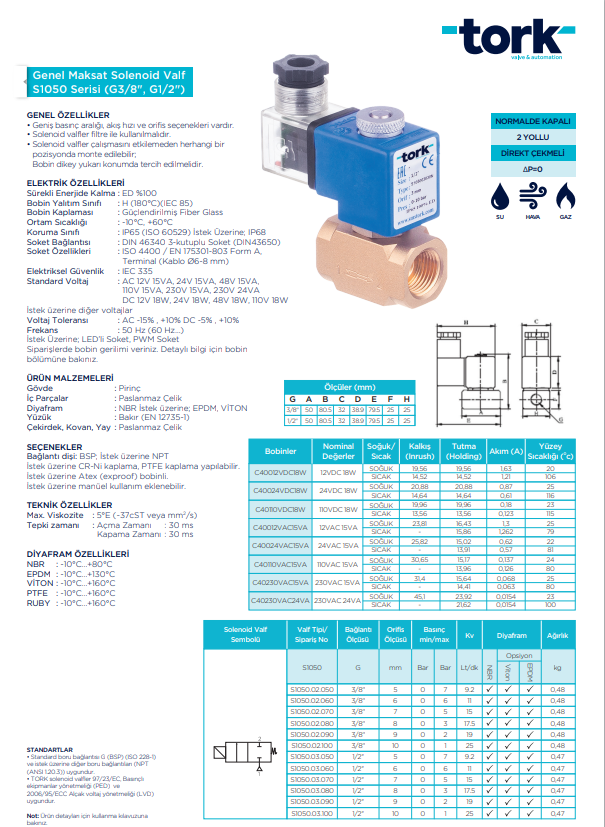

S1050 Serisi Genel Maksat Solenoid Vana N.K.
S1051 Serisi Genel Maksat Solenoid Vana N.A.
Solenoid vana gövdesi dolu pirinç malzemeden üretilmiştir.
Amaç büyük ölçü ve büyük orifisli direk çekmeli solenoid vana ihtiyacını karşılamaktır. Ama orifis büyüdükçe çalışma basıncı düşmekte olması prosese uygunluğu tablodan bakılaraak ürün seçmak durumunda kalmaktayız.
İhtiyaca cevap verimediği durmlarda seçenek olarak S1000 Servo asist serisi diyaframla orifis kapamalı solenoid vanalarımız önerilmektedir.
| Uygulama | : | Hava , Su , Gaz, ( kirli akışkanlarda valf girişine filtre konması önerilir) |
| Ölçü | : | 3/8", 1/2" Direk Çekmeli, BSP (İstek Üzerine NPT) |
| Basınç | : | 0…7 Bar (orifis ölçüsüne göre çalışma basınçı değişir. Tablodan seçiniz) |
| Kovan , Çekirdek | : | Paslanmaz |
| Gövde | : | Pirinç |
| Diyafram | : | İçme suyuna uygun EPDM ve NSF Sertifikalıdır |
| Sıcaklık | : | -10°C…130 °C |
| Pozisyon | : | Normalde Kapalı |
| Bobin Gerilimi | : | 230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
| Koruma Sınıfı | : | IP65, IP68 (10 metrede 72 saat su altında test edilmiştir), isteğe bağlı ATEX Exproof |
ÜRÜN ÖZELLİKLERİ
NORMALDE KAPALI POZİSYONLU, DOLU GÖVDE MALZEMEDEN SOLENOİD VANA N.K.
| Ürün Kod numarası |
Bağlantı Ölçüsü | Orifis Ölçüsü mm | Basınç Δp bar | KV lt/ dk | Akışkan Sıcaklığı °C | Diyafram / Oring | Ağırlık kg | ||
| Min | Max | Min | Max | ||||||
| S1050.02.050 | 3/8" | 5 | 0 | 7 | 9,2 | -10 | 80 | NBR | 0,48 |
| S1050.02.060 | 3/8" | 6 | 0 | 6 | 11 | -10 | 80 | NBR | 0,48 |
| S1050.02.070 | 3/8" | 7 | 0 | 5 | 12,4 | -10 | 80 | NBR | 0,48 |
| S1050.02.080 | 3/8" | 8 | 0 | 3 | 13,5 | -10 | 80 | NBR | 0,48 |
| S1050.02.090 | 3/8" | 9 | 0 | 2 | 16 | -10 | 80 | NBR | 0,48 |
| S1050.02.100 | 3/8" | 10 | 0 | 1 | 19 | -10 | 80 | NBR | 0,48 |
| S1050.03.050 | 1/2" | 5 | 0 | 7 | 9,2 | -10 | 80 | NBR | 0,47 |
| S1050.03.060 | 1/2" | 6 | 0 | 6 | 11 | -10 | 80 | NBR | 0,47 |
| S1050.03.070 | 1/2" | 7 | 0 | 5 | 12,4 | -10 | 80 | NBR | 0,47 |
| S1050.03.080 | 1/2" | 8 | 0 | 3 | 13,5 | -10 | 80 | NBR | 0,47 |
| S1050.03.090 | 1/2" | 9 | 0 | 2 | 16 | -10 | 80 | NBR | 0,47 |
| S1050.03.100 | 1/2" | 10 | 0 | 1 | 19 | -10 | 80 | NBR | 0,47 |
S0150 Serisi Genel Maksat Solenoid Vanalar dolu gövdedir. S1050 normalde kapalı, direkt çekmelidir. Solenoid vana gövdesi dolu pirinç malzemeden üretilmiştir. Bu sayede büyük ölçü ve büyük orifisli direkt çekmeli solenoid vana ihtiyacını karşılamaktır. Orifis büyüdükçe çalışma basıncı düştüğünden prosese uygunluğu tablodan bakılarak seçilmelidir.
|
Uygulama |
: |
Hava, Su, Gaz |
|
Ölçü |
: |
3/8", 1/2" Direkt Çekmeli |
|
Basınç |
: |
0…7 Bar |
|
Kovan, Çekirdek |
: |
Paslanmaz |
|
Gövde |
: |
Pirinç |
|
Diyafram |
: |
NBR, istek üzerine EPDM, VİTON |
|
Sıcaklık |
: |
-10°C…80 °C |
|
Pozisyon |
: |
Normalde Kapalı (S1050) |
|
Bobin Gerilimi |
: |
230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
|
Koruma Sınıfı |
: |
IP65, IP68 (10 metrede 72 saat su altında test edilmiştir),isteğe bağlı ATEX Exproof |
|
Ürün Kod Numarası |
Bağlantı Ölçüsü |
Orifis Ölçüsü (mm) |
Basınç (bar) |
Kv lt/dk |
Diyafram / Oring |
Ağırlık (kg) |
|||
|
Min |
Max |
|
Opsiyon |
||||||
|
S1050.02.050 |
3/8" |
5 |
0 |
7 |
9,2 |
NBR |
Viton |
EPDM |
0,48 |
|
S1050.02.060 |
3/8" |
6 |
0 |
6 |
11 |
NBR |
Viton |
EPDM |
0,48 |
|
S1050.02.070 |
3/8" |
7 |
0 |
5 |
15 |
NBR |
Viton |
EPDM |
0,48 |
|
S1050.03.050 |
1/2" |
5 |
0 |
7 |
9,2 |
NBR |
Viton |
EPDM |
0,47 |
|
S1050.03.060 |
1/2" |
6 |
0 |
6 |
11 |
NBR |
Viton |
EPDM |
0,47 |
|
S1050.03.070 |
1/2" |
7 |
0 |
5 |
15 |
NBR |
Viton |
EPDM |
0,47 |
|
S1050.03.090 |
1/2" |
9 |
0 |
2 |
19 |
NBR |
Viton |
EPDM |
0,47 |
|
S1050.03.100 |
1/2" |
10 |
0 |
1 |
25 |
NBR |
Viton |
EPDM |
0,47 |
|
S1051.03.025 |
3/4" |
2,5 |
0 |
10 |
3,2 |
NBR |
Viton |
EPDM |
0,49 |
S1050 ve S1051 Serisi Genel Maksat Solenoid Vanalar dolu gövdedir. S1050 normalde kapalı, direkt çekmeli; S1051 normalde açık, direkt çekmelidir. Solenoid vana gövdesi dolu pirinç malzemeden üretilmiştir. Bu sayede büyük ölçü ve büyük orifisli direkt çekmeli solenoid vana ihtiyacını karşılamaktır. Orifis büyüdükçe çalışma basıncı düştüğünden prosese uygunluğu tablodan bakılarak seçilmelidir.
