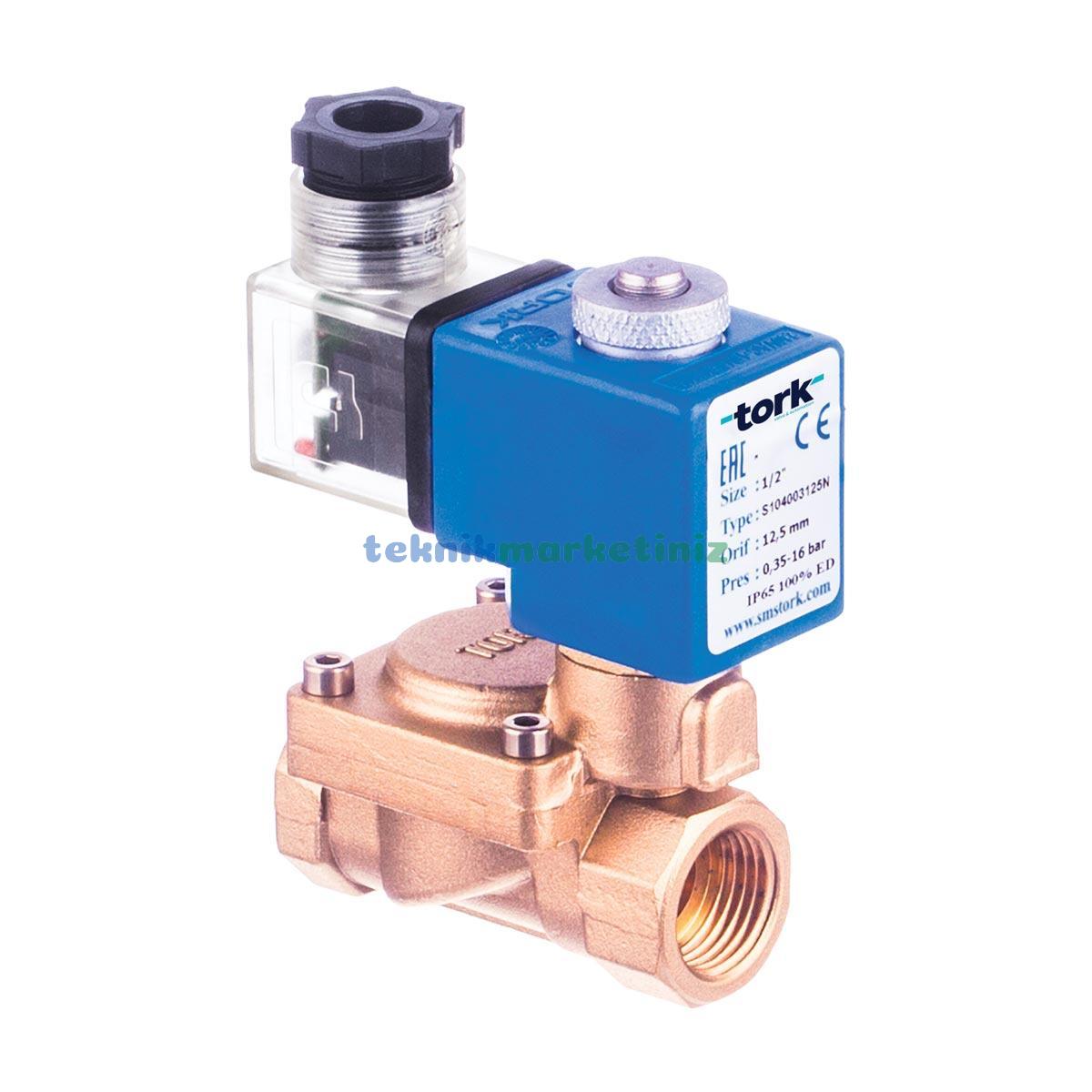

3/8'' Normalde Kapalı Genel Maksat Solenoid Vana TORK S1040.02 (GTD) (0,35 - 16 BAR), Ekonomik Seri (12.5mm Orifis)
S1040 Serisi Genel Maksat Solenoid Vanalar normalde kapalı, ekonomik seri solenoid vanalardır. Gaz, makine imalatçıları ve su uygulamalarında kullanılır.
Solenoid vanalar akışkan kontrolünde en sık kullanılan kontrol elemanlarıdır. Kompakt yapıda olmaları, hızlı ve kolay bir şekilde devreye alınabilmeleri ve maliyetlerinin düşük olmaları sebebiyle daha çok tercih edilir. Hatta akışı sağlamak, akışı kesmek, dozajı ayarlamak veya iki akışkanın karışması için kullanılır.
ÜRÜN AÇIKLAMALARI
|
Uygulama |
: |
Hava, Su, Gaz |
|
Ölçü |
: |
1/8", 1/2" Direkt Çekmeli |
|
Çalışma Basıncı |
: |
0,35…16 bar (S1040) |
|
Kovan, Çekirdek |
: |
Kovan: Pirinç veya paslanmaz, Tepe ve Çekirdek: Paslanmaz |
|
Gövde |
: |
Pirinç |
|
Diyafram |
: |
NBR |
|
Akışkan Sıcaklığı |
: |
-10°C…80 °C |
|
Pozisyon |
: |
Normalde Kapalı |
|
Bobin Gerilimi |
: |
230V, 110V , 48V, 24V , 12V AC ; 110V , 48V , 24V , 12 V DC |
|
Koruma Sınıfı |
: |
IP65 ( isteğe bağlı Exproof ) |
| Ürün Kod Numarası | Bağlantı Ölçüsü | Orifis Ölçüsü (mm) | Basınç (bar) | KV lt/ dk | Diyafram / Oring | Ağırlık (kg) | |
| Min | Max | ||||||
| S1073.00.018 | 1/8" | 1.8 | 0 | 16 | 1.6 | NBR | 0.31 |
| S1073.00.025 | 1/8" | 2.5 | 0 | 12 | 3.2 | NBR | 0.31 |
| S1073.00.030 | 1/8" | 3 | 0 | 10 | 4.6 | NBR | 0.31 |
| S1073.01.018 | 1/4" | 1.8 | 0 | 16 | 1.6 | NBR | 0.3 |
| S1073.01.025 | 1/4" | 2.5 | 0 | 12 | 3.2 | NBR | 0.3 |
| S1073.01.030 | 1/4" | 3 | 0 | 10 | 4.6 | NBR | 0.3 |
| S1073.02.030 | 3/8" | 3 | 0 | 10 | 4.6 | NBR | 0.4 |
| S1073.02.040 | 3/8" | 4 | 0 | 9 | 6.4 | NBR | 0.4 |
| S1073.02.050 | 3/8" | 5 | 0 | 7 | 9.2 | NBR | 0.4 |
| S1073.03.030 | 1/2" | 3 | 0 | 10 | 4.6 | NBR | 0.38 |
| S1073.03.040 | 1/2" | 4 | 0 | 9 | 6.4 | NBR | 0.38 |
| S1073.03.050 | 1/2" | 5 | 0 | 7 | 9.2 | NBR | 0.38 |
| S1040.02 | 3/8" | 12.5 | 0.35 | 16 | 45 | NBR | 0.68 |
| S1040.03 | 1/2" | 12.5 | 0.35 | 16 | 70 | NBR | 0.71 |
| S1040.04 | 3/4" | 15 | 0.35 | 16 | 85 | NBR | 0.8 |
