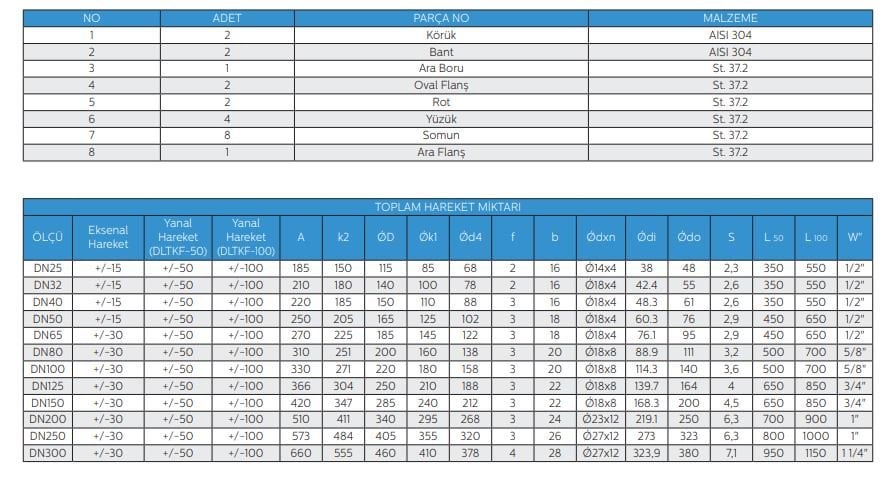

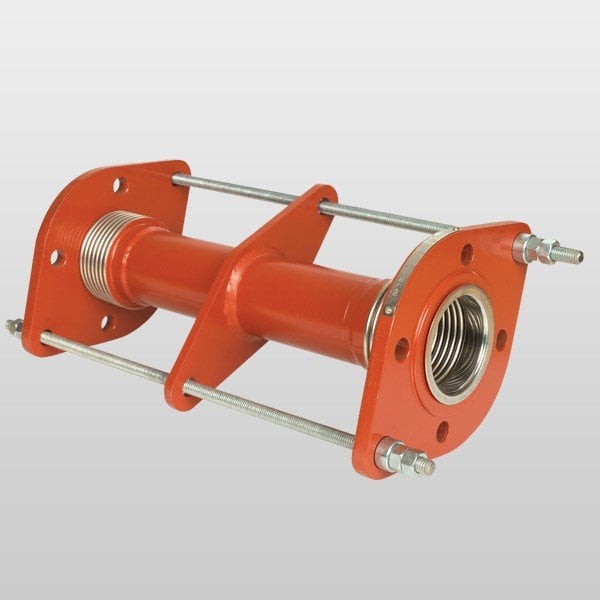

DLTKF-50 Dilatasyon Kompansatörleri / Flanşlı (Yanal Hareket: -/+50 mm)
Körük Malzemesi:Paslanmaz Çelik
Bağlantı:Döner Flanşlı
Bağlantı Malzemesi:St 37.2 Karbon Çelik
Limit Rot Malzemesi:St 37.2 Karbon Çelik
Dizayn Basıncı:16 bar
Çalışma Sıcaklığı:-80/+427 ºC
Eksenel Hareket:30 mm (DN25-DN50) / 60 mm (DN65-DN300)

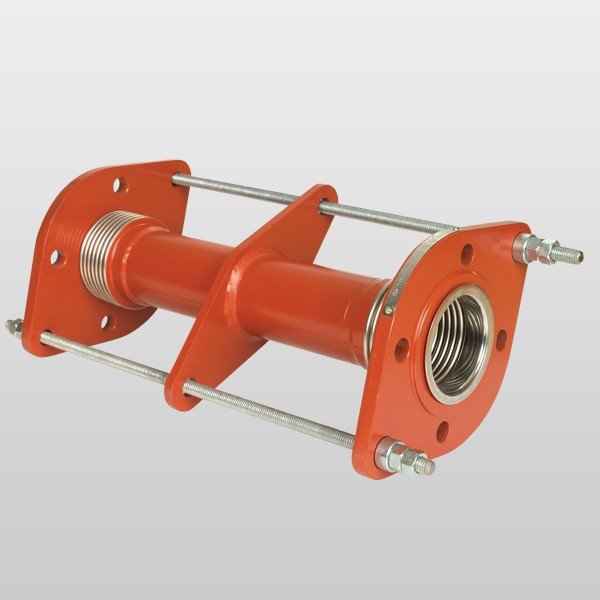

Limit Rotlu Tip Dilatasyon Kompansatörü
Dilatasyon kompansatörleri (Limit Rotlu Tip) boru sistemlerinde belirlenen yerlere konularak, bina çökmeleri ve hareketlenmelerinde, rijit boru yapısına karşın esnek yapısı sayesinde boru hatlarındaki gerilme, kopma vb. problemleri ortadan kaldırarak sistemi koruyan elemanlardır.
İki körük içeren bu tip kompansatörler eksenel hareketleri, yanal sapmaları ve açısal rotasyonu absorbe eder. Limit Rotlu Tip Dilatasyon Kompansatörleri standart 50, 100, 150 ve 200mm yanal hareketleri sönümlemekle birlikte, istenilen diğer farklı genleşme değerleri içinde özel üretimler mümkündür. Bu kompansatörlerde kontrol çubukları kullanılarak ara parça stabilize edilir.
Malzeme Yapısı:
DIN17440'a uygun olarak paslanmaz çelik; bağlantı parçaları paslanmaz çelik ya da karbon çelik olarak üretilebilir. Dizayn ve üretim "EJMA" standartlarına göre yapılmıştır. Basınç ve sıcaklık değerleri DIN2401 standartlarına uygundur. Çift tarafında bulunan körükleri ve limit rotu sayesinde çökme hareketlerini sönümleme kabiliyetine sahiptir.
Bağlantılar:
Döner flanşlı, Yivli, Kaynak boyunlu
Nominal Çap:
DN25 (1") - DN1000 (40")
Basınç Değerleri:
Limit Rotlu Tip Dilatasyon Kompansatörleri standart PN16 basınç sınıfında üretilmekte olup, daha yüksek basınç sınıfları için özel dizaynlar neticesinde imal edilmektedirler. Operasyon basıncı nominal çapa ve operasyon sıcaklığına bağlıdır.
Sıcaklık Aralığı:
Malzeme yapısına göre -196°C'den 600°C'ye kadar.
Uygulama:

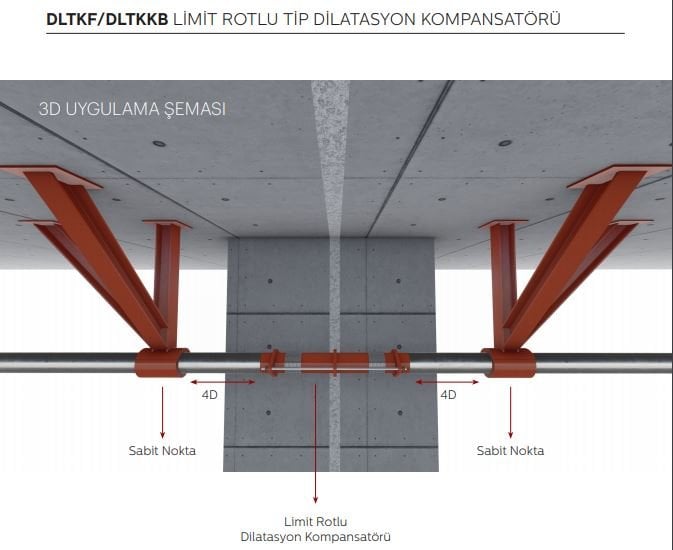

Bina geçmişlerindeki tüm dilatasyon noktalarında, yer altı, yer üstü, havai vb. tüm hatlarda ve akışkanın olduğu tüm sistemlerde kullanılmaktadır.
