DUNGS HAVA/GAZ BASINÇ ANAHTARLARI

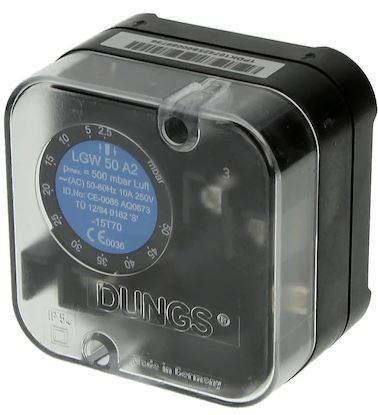

DUNGS LGW 50 A2 GAZ VE HAVA BASINÇ ANAHTARI İLE,  2,5 - 50 mbar ARASINDA AYAR YAPABİLİRSİNİZ.

Hava, duman ve atık gazlar için fark basınç presostatı

Maks. işletim basıncı: 500 mbar

Onaylar: EN 1854



Teknik

Fark basınç presostatı LGW...A2... EN

1854’e göre otomatik brülör kontrölleri için

ayarlanabilir bir fark basınç presostatıdır.

Bu, ayarlanmış set edilmiş değerdeki

basınç gerçek değerinin değişmesi

halinde bir akım devresinin açılması

ve kapatılması veya değiştirilmesi için

uygundur. Set değeri (devre noktası),

ölçekli bir ayarlama skalasından ayarlanmaktadır. LGW…A2P’de alt kısma

entegre edilmiş test butonu mevcuttur.

Uygulama

Ateşleme, havalandırma ve klima tekniğinde fark basıncı denetimi.

Hava, duman ve atık gazlar ve diğer

agresif olmayan gazlar için fark basınç

presostatı olarak uygundur, endüstriyel

yanma gazları için uygun değildir.

Fonksiyon

Vakum ve basınç aralığında fark basınç

presostatı.

Fark basıncı, diyafram üzerinden,

ayarlama yayının kuvvetine karşı mikro

şalterine üzerine etkide bulunur.

Basınç presostatı yardımcı enerji olmadan çalışır.

Fark basınç presostatı

Devreye girme mekanizması fark basıncına duyarlıdır. Set edilmiş değerin

aşılması veya altına inilmesi durumunda akım devresi açılır, kapatılır veya

değiştirilir.

Kontrol düğmesi LGW…A2P

Fark basınç presostatı LGW…A2P

bir kontrol düğmesi ile donatılmıştır.

Kontrol düğmesi güvenlik fonksiyonunun servis kolaylığı ile kontrol edilmesine imkan tanır.

Eğer basınç bulunurken kontrol düğmesine basılırsa, bu durumda basınç

bağlantısı G1/4’e giden bağlantı kesilir

ve basınç diyaframın altında gevşetilir.

Basınç presostatının mikroşalteri,

kontak konumunu NO’dan NC’ye değiştirir.

Kontrol düğmesi bırakıldığında, basınç

diyaframın altında tekrar oluşur, mikroşalter kendi eski konumuna geçer.
