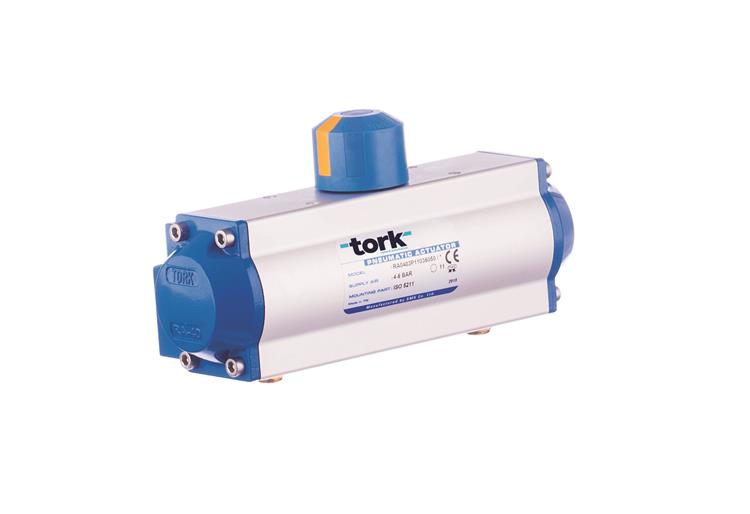

RA…3P SERİSİ ÜÇ POZİSYONLU PNÖMATİK AKTÜATÖRLER



ÜRÜN AÇIKLAMASI

 RA … 3P Serisi ÇİFT ETKİLİ  PNÖMATİK AKTÜATÖRLER

Uygulama	:	Dolum sistemlerinde ; Küresel vana, kelebek vana, damperlerin on-off / kontrolü
Ölçü	:	RA 32 3P … RA 120 3P
Besleme Basıncı	:	4 - 8 bar
Çıkış Tork Değeri	:	18 Nm … 330 Nm (6 barda)
Gövde	:	Alüminyum ekstrüzyon eloksal kaplı
Kapak ve Pistonlar	:	Alüminyum enjeksiyon
Sıcaklık	:	-10ºC … 80ºC
Vana Bağlantı	:	ISO 5211 standartlarında
Limit Switch Bağlantı	:	Namur standardı, VDI / VDE3845
Pozisyoner Bağlantı	:	Namur standardı, VDI / VDE3846
Yön Valfi Bağlantı	:	Namur standardı, VDI / VDE3847
Strok Ayarı	:	Çift yönlü aktüatör kapak üzerinden yapılır

3 POZİSYONLU PNÖMATİK AKTÜATÖRLER

Uygulama : Genellikle dolum sistemlerinde kullanılır, Küresel Vanalara, Kelebek Vanalara uygulanır

Standart olarak 0 - 90° , 0 - 120° ve 0 - 180° dönüşlü aktüatörler çalışma esnasında 0'dan başlayıp, belirli bir açıya kadar dönerler. Bu açılara başlangıç ve bitiş açıları denir. 3 pozisyonlu aktüatörler ise normal aktüatörler gibi sadece başlangıç ve bitiş açılarını değil orta bir pozisyonu da alabilirler.

TORK 3 pozisyonlu aktüatörler 40, 60, 80, 100 ve 120'lik ölçülerde 90° dönüşlü olarak üretilmektedir. Standart olarak ara pozisyon 30 - 60° dereceleri arasında ayarlanır talep üzerine, ara pozisyon istenilen şekilde tasarlanabilir. Özel olarak 120° ve 180° dönüşlü 3 Pozisyonlu aktüatörün üretimi de mümkündür.

TORK 3 pozisyonlu aktüatörler dolum tesislerinde veya dolum yapılan herhangi bir tesiste bir tank veya depoyu taşmadan güvenli bir şekilde doldurmak için kullanılır. 3 pozisyonlu aktüatörlerle dolum ilk olarak vananın tam açık pozisyona getirilmesiyle başlar, dolumun sonlarına doğru taşmayı önlemek için vana kısılır (30 - 60° arasında yarım açık hale getirilir) ve dolum kontrollü bir şekilde gerçekleştirildikten sonra vana tam kapalı hale getirilir proses bu şekilde gerçekleştirilmiş olur.

3 Pozisyonlu Aktüatörün Çalıştırılması:

3 pozisyonlu aktüatörün çalıştırılması için 3 adet 3/2 yön valfinden yararlanılabilir.

Üçlü 3/2 yön valfinden 1 numaralı valf A portuna, 2 numaralı valf B portuna ve 3 numaralı valf C portuna bağlanır.

Çalıştırma işleminde:
1-  Hava Girişi portuna basınçlı hava verilir.
2- 1 numaralı bobin enerjilendirilir. Bu şekilde Aktüatör 90° dönerek tam açık pozisyona gelir.
3- 3 numaralı bobine enerji verilir, 1 numaralı bobinin enerjisi kesilir. Bu şekilde Aktüatör yarı kapalı pozisyonuna gelir. Yarı kapalı pozisyon 30 - 60 derece arasında ayarlanabilir. Bu pozisyonu ayarlamak için ayar mekanizmalarından yararlanabilir.
4- 2 numaralı bobine enerji verilir, 3 numaralı bobinin enerjisi kesilir. Bu şekilde Aktüatör tam kapalı konuma gelir.


ÜRÜN ÖZELLİKLERİ

Tip Sipariş Numarası	P: 6 Bar Tork	Ölçü (mm)									ISO 5211 Flanş	Çalışma Zamanı (sn.)		Hava Tüketimi       (lt)		Ağırlık
RA	Nm	A	B	C	D	E	F	G	J	H		Açılış	Kapanış	Açık	Kapalı	( kg)
RA 40.3P	18	238	64	70	90	36/42	m5x8	9	-	-	F03/F04	0.2	0.2	68	42	1.3
RA 60.3P	42	294	88	90	110	42/50	m5xm6	9./11	m8	70	F04/F05/F07	0.5	0.45	182	144	3
RA 80.3P	110	346	104	116	136	50	m6	14	m8	70	F05/F07	1.1	1	410	310	5.2
RA 100.3P	178
RA 120.3P	330
