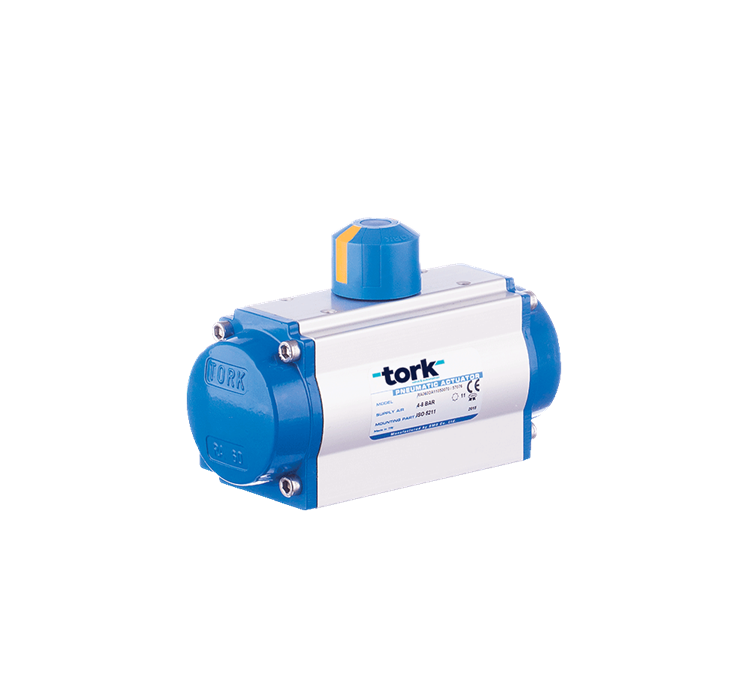

RA...SR SERİSİ TEK ETKİLİ PNÖMATİK AKTÜATÖRLER

 ÜRÜN AÇIKLAMASI

TORK - RA...SR SERİSİ TEK ETKİLİ PNÖMATİK AKTÜATÖRLER

Uygulama	: Küresel vana, kelebek vana, damperlerin on-off/oransal kontrolü
Ölçü	: RA 40 SR...RA 350 SR
Besleme Basıncı	: 4-8 bar
Çıkış Tork Değeri	: 5 Nm...1943 Nm (6 bar) stop tork değeri
Gövde	: Alüminyum ekstrüzyon eloksal kaplı
Kapak ve Pistonlar	: Alüminyum enjeksiyon
Sıcaklık	: -10 ºC...80 ºC
Vana Bağlantı	: ISO 5211 standartlarında
Limit Switch Bağlantı	: Namur standardı, VDI/VDE 3845
Pozisyoner Bağlantı	: Namur standardı, VDI/VDE 3846
Yön Valfi Bağlantı	: Namur standardı, VDI/VDE 3847
Strok Ayarı	: Çift yönlü aktüatör üzerinden yapılır ( +,- 5)
Çift etkiliye dönüştürme	: Yay çıkarılarak dönüşür

ÜRÜN ÖZELLİKLERİ

Tek Etkili Aktüatör	Tork Değeri   [Nm]				Vana Bağlantı	Açma Kapama Zamanı		Hava Tüketim Miktarı
Seri No	P:6 Bar		Yay Değeri		ISO5211	[Sn]		[Lt]
SR: Tek Etkili	0º	90º	0º	90º		Açma	Kapama	Açma	Kapama
TORK-RA40SR	10.3	4.4	9.5	3.7	F03/F04/F05	0.26	0.34	0.09	0
TORK-RA52.SR	23	9.7	22.6	9.2	F04/F05/F07	0.33	0.38	0.17	0
TORK-RA60.SR	25.6	10.7	25.1	10.3	F04/F05/F07	0.33	0.38	0.17	0
TORK-RA75.SR	60.4	29.8	58.5	27.9	F05/F07	0.48	0.57	0.5	0
TORK-RA80.SR	67.1	33.1	65	31	F05/F07	0.48	0.57	0.5	0
TORK-RA100.SR	111.2	69.4	90.8	49	F07/F10	0.63	0.95	0.73	0
TORK-RA120.SR	218.3	151.1	154	86.8	F07/F10	1.15	1.47	1.61	0
TORK-RA143.SR	362.5	230.3	215.5	347.7	F10/F14	3.2	3	2.85	0
TORK-RA160.SR	481.7	305.7	283.3	459.3	F10/F14	3.8	3.5	3.25	0
TORK-RA200.SR	836.7	607.8	663.3	892.2	F14/F16	4.8	4.4	6.41	0
TORK-RA270.SR	1955.8	1417.7	1568.4	1030.4	F16	5.3	4.75	13.75	0
TORK-RA350.SR	3121.4	1943.1	3129.2	1950	F16	6.2	5.3	25	0

Neden Tek Etkili Pnömatik Aktüatör Kullanılır?

Tesisatta vananın elektrik kesildiğinde ilk pozisyonuna dönmesi istendiği durumlarda tercih edilen aktüatör tipi tek etkili aktüatör lerdir (Yay geri dönüşlü aktüatörler). Genelde emniyet gerektiren sistemlerde yay geri dönüşlü aktüatör tercih edilir.

Yay geri dönüşlü aktüatör seçimi:

Seçilen aktüatörün tabloda P:6 bar kontrol basınçta verdiği tork değerleri Nm olarak verilmiştir. Bu tabloda seçile modelin küçük değerlere göre (90º'ye göre) Nm değerlerine uygun vana seçilmelidir.

Not: Lütfen aktüatöre vana seçerken yukarıdaki tabloda yer alan değerlere dikkate alınız. Vana tork değeri, aktüatör tork değerinden %25 daha az olmalıdır.

Aktüatör:
0º: Başlangıç, kapalı pozisyon aktüatör
90º: Bitiş, açık pozisyon aktüatör

Yay:
0º: Yay montaj poziyonu
90º: Yayın pozisyonu sıkıştırması

1 bar: 14,5 PSI; 1 Nm: 8,85 LB-in; 1 Kgm: 9,81 Nm
