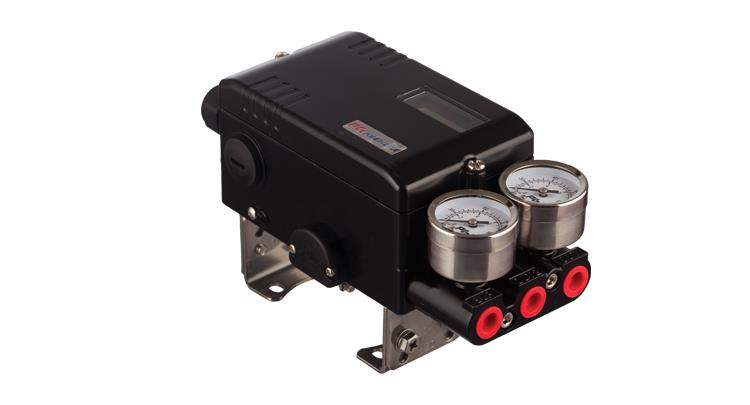

TORK SS2 SERİSİ SMART TİP ROTARY - LİNEER POZİSYONER

 ÜRÜN AÇIKLAMALARI

Smart pozisyonerler TORK-SS2 Serisi olup, inovatif çalışma ürünüdür.Güçlendirilmiş bobin modül sistemi ile
zor tabiat şartlarında da çalışma özelliği vardır. Pnömatik aktüatörlerde hassas oransal kontrol yapma amaçlı tasarlanmıştır.
Pnömatik rotary aktüatörlü küresel vanalarda, ve pnömatik aktüatörlü kelebek vanalarda rotary tip Pozisyoner kullanılır.
Pnömatik diyaframlı tip aktüatörlü glob vanalarda lineer tip serileri kullanılır.
TORK SS2 seri pozisyonerler, hem rotary hem lineer tip olarak ayni pozisyoner ayarlanarak kullanılabilir.

Özellikler
- Kolay ve Hızlı otomatik  kalibrasyon yapabilme özelliği.
- Detecting RA (reverse acting) or DA (direct acting) automatically regardless of wrong air connections
- Herhangi spesifik ayar yapmadan, hem çift etkili, hem de tek etkili pnömatik aktüatörlerde kullanılma özelliği
- Kompakt yapı dizaynı ile,  küçük aktüatörlarede  monte edilmesine kolay ve uygundur
- Performans hatalarına karşı, hata sinyali sağlar, verir.
- Sabit sinyal ihtiyacı duymadan Aktüatör ile test yapma imkanı.
- Programlanabilir karaekteristik özellik 17 point ile
- Geniş çalışma sıcaklık aralığı: -30 ~ +80?
- Geliştirilmiş hassass kontrol globe vana ve küresel vana için.
- Az basınçlı hava ihtiyacı ve basınçlı hava tasarrufu
- Lineer pozisyonerler için bağlantı braketi  IEC 60534-6-1  sağlanır
- NAMUR montaj standartı VDI/VDE 3845 (IEC 60534-6-2) ve Çok ölçülü olabilen esnek arabağlantı parcası küresel vanalar için

İstek üzere aksesuarlar;
- Çıkış pozisyon transmitteri (4 - 20 mA)
- 2 x alarm limit veya micro switch (SPDT)
- By-pass
- Explosion proof tip (Exia IIC T6)
- HART iletişim
- Profibus PA iletişim
- Fieldbus FF iletişim

Giriş Signal	: 4 - 20 mA @ 24 VDC
Min. / Max. Akım	: 3.6 mA / 50mA
Gerilim Düşümü (Resistance)	: Hart olmadan : 8.7 VDC (435Ω @ 20mA)
	Hart'lı : 9.4 VDC (470Ω @ 20mA)
Strok / Açı	: Lineer tip : 8 - 130mm
	Rotary tip : 25 - 120°
Kontrol hava basıncı	: 1.4 - 7.0 bar (20 - 100 psi)
Çıkış basınç aralığı	: 0 - 100% of besleme hava basıncı
Hava kapasitesi	: 80 l/dk = 4.8 Nm3/h = 2.8 scfm (Sup = 1.4 bar)
	233 l/dk = 14 Nm3/h = 8.2 scfm (Sup = 6 bar)
Hava ihtiyacı	2.8 l/dk = 0.17 Nm3/h = 0.1 scfm (Sup = 1.4 ~ 6 bar)
Performans Karekteristiği	Linearity  <  ±0.3% F.S
	Sensitivity  <   0.2% F.S
	Hysteresis  <   0.2% F.S
	Repeatability  <   0.2% F.S
LCD gösterge	: 4-dijit LCD gösterge
Ayarlanabilir hız	: 1 - 1000
Scan Süresi	: 2ms
Shut-off değeri	: Pozisyon sinyalinin Skala aralığı  0 - 10%
Valf	: Direk çekmeli, pilot kumandalı
Çalışma sıcaklık aralığı	: -30 ~ +80 (-22 ~ +176?)
Pnömatik bağlantı	: Rc 1/4 or 1/4 NPT
Elektrik bağlantı	: 2 x G 1/2 or 1/2 NPT
Koruma sınıfı	: IP66,  intrinsic safety (Exia IIC T6)
Gövde malzemesi	: Aluminyum
Ağırlık	: 1.6 kg
